恒壓供水自動化系統

一、系統概述

隨著城市人口的不斷增多，越來越多的小高層、超高層建筑如雨后春筍般拔地而起，對于這些高樓大廈的用戶來說，用水問題尤為重要。目前采用的供水方法由于用戶用水有時間性無法達到恒壓的目的就會出現“不用水時水充足，要用水時水壓小甚至無水”的情況。為了解決此類問題，我公司研發生產了一套恒壓供水系統，該系統由PLC、變頻器、多臺水泵、傳感器等主要設備構成的變頻恒壓供水系統，具有全自動變頻恒壓運行、自動工頻運行、遠程手動控制和現場手動控制等功能。該系統有效地解決了傳統供水方式中存在的問題，并具有多種輔助功能，增強了系統的可靠性。并且和計算機實現了聯網通訊，實時監控整個供水系統的運行，提升了系統的總體性能，實現恒壓供水。

二、系統組成

供水系統由主供水回路、備用回路、儲水池及泵房組成，其中泵房裝有加壓泵。另外，還有多個電動閘閥或電動蝶閥控制各供水回路和水流量。在用水量少時，由于該供水管網較大，系統需要向管網供水充壓；當用水高峰期時多開幾臺泵同時向管網充壓。要想維持供水網的壓力不變，還要在管網系統的管道上安裝壓力變送器作為反饋元件為控制系統提供反饋信號，從而達到變頻恒壓供水的目的。

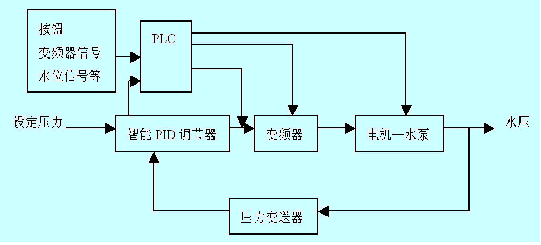

系統原理圖如下：

三、自動恒壓供水系統特點

 1. 自動恒壓供水系統投資少、無水池、不用消毒。

 2. 自動恒壓供水系統體積小、占地少、安裝方便。

 3. 自動恒壓供水系統高效節能，全部充分利用自來水管網壓力，三重強制疊壓、耗電少，運行費低。

 4. 自動恒壓供水系統全不銹鋼流道，全密封帶壓穩流補償系統，徹底隔絕污染源，清潔環保。

 5. 自動恒壓供水系統水壓穩定，不會造成市政管網壓力波動。

 6. 自動恒壓供水系統全自動控制運行，無人值守設計。

 7. 自動恒壓供水系統超強保護，故障自動顯示，報警。

 8. 自動恒壓供水系統模擬屏人機對話，可隨時查詢、設定、調整運行參數。

 9. 自動恒壓供水系統旁通設計，自動切換，停電不停水。

10. 自動恒壓供水系統高壽命。運行效率高，可提高水泵的壽命3倍以上。

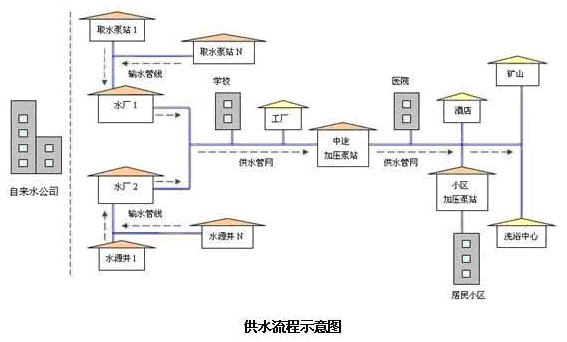

四、供水流程示意圖

五、系統優點

恒壓供水技術因采用變頻器改變電動機電源頻率，而達到調節水泵轉速改變水泵出口壓力，比靠調節閥門的控制水泵出口壓力的方式，具有降低管道阻力大大減少截流損失的效能。由于變量泵工作在變頻工況，在其出口流量小于額定流量時，泵轉速降低，減少了軸承的磨損和發熱，延長泵和電動機的機械使用壽命。實現恒壓自動控制，不需要操作人員頻繁操作，降低了人員的勞動強度，節省了人力。

六、系統組態軟件

該系統采用組態王組態軟件，實現遠程控制。該組態軟件具有功能強、操作簡單、易于學習等特點，方便用戶快速掌握軟件的使用方法。

組態畫面截圖：
