水源井遠程監控系統

案例背景

     近些年來隨著社會的進步、經濟科技的發展，人們生活、工作和生產水平有了很大的提高。人們對生產、生活提出了更高的要求，對于泵站的監控就是其中之一。對于傳統的水源井監控，采用的是工作人員定時去查看；后來采用RS485監控的方案,但是布線相當麻煩，同時這種做法對于多個分布的水源井的監控很麻煩。于是在這種背景下，通過無線GPRS監控泵站，實現無人值守水源井的監控應運而生。

適用范圍

    該系統適用于水源井、泵站的遠程監控及管理。

系統組成

    水源井遠程監控系統主要由調度中心、水源井監控中心、通信平臺、水源井遠程測控終端、計量測量(流量計、壓力傳感器、液位傳感器等)設備、控制設備(電機控制器等)組成。

系統功能特點

    水源井管理人員可以在水源井監控中心遠程監測井內液位、泵組工作狀態、泵流量、泵壓力等；支持泵啟動設備手動控制、自動控制、遠程控制泵組的啟停，實現水源井無人值守。

A、硬件簡介(HK6100)

1、寬電壓供電范圍：7V-30V，適合工業場合；

2、帶RS232、RS485(232也轉為485的情況下，可以有兩路485)，可以輕松配置可組建RS485網絡；

3、6路AD模擬量輸入(12位)，輸入電壓為0-30V，也可以測量4-20mA工業電流信號，AD模擬量適合于采集各類傳感器信號；

4、6路繼電器輸出控制、4路光耦輸入輸出控制(輸入和輸出的位數自選)，可以用于輸入、輸出的場合，如電機的啟動等；

5、傳輸支持多種協議，我公司自定協議和Modbus協議(ASCII、RTU、Modbus TCP)完美支持，Modbus協議完美支持組態；

6、數據傳輸采用GSM模塊可實現功能：

      a)GPRS斷線自動重連；

      b)根據需要最多可同時連接6個中心服務器；

      c)支持固定IP、域名解析和APN專網的尋址方式；

      d)支持TCP、UDP、PPP、ICMP、DNS、FTP等協議；

      e)減少布線的成本和施工的麻煩；

      f)支持短信數據傳輸、短信參數配置功能；

      g)支持電話和短信喚醒功能；

7、支持專用軟件進行本地和遠程參數配置及維護；

8、支持本地和遠程固件升級；

B、軟件功能

      遠程監測水源井水位、水泵壓力、水泵流量。

      遠程監測泵組的工作狀態、電流、電壓、保護狀態、工作模式。

      遠程切換水泵的控制模式，遠程控制泵組的啟動和停止。

      支持各種監測信息、控制信息、報警信息、操作信息的存儲和歷史記錄查詢。

      生成各種數據報表及數據曲線。

C、軟件截圖

實時顯示

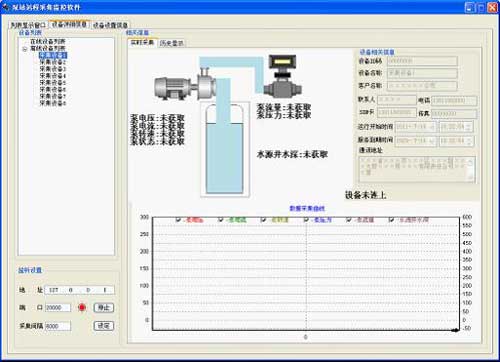

      1、左側設備列表顯示出當前在線和離線設備的信息，當設備聯網后，將從“離線設備列表”進入“在線設備列表”，設備長時間不在線將從“在線設備列表”進入“離線設備列表”；

      2、右上角顯示設備編號、用戶名稱、聯系人、電話、傳真、手機、SIM卡號、地址等信息；

      3、左上角顯示泵的轉速、泵電流、水源井液位、泵流量、泵壓力等信息；

      4、窗口下面實時顯示泵的轉速、泵電流、水源井液位、泵流量、泵壓力等曲線；

      5、中部文字提示當前設備登陸時間，采集回傳數據的最后時間；

歷史記錄

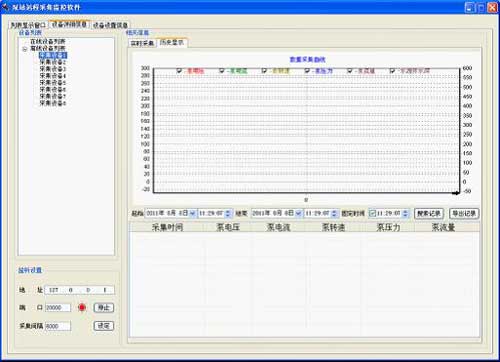

1、用戶可以根據時間段來搜索歷史記錄；

2、歷史記錄將以曲線形式繪制在窗口上面，歷史記錄可以以列表的形式顯示在窗口下面，通過歷史記錄可以查看設備運轉狀態和相關趨勢；

3、同時查詢的歷史記錄可以導出為excel表格；

組態軟件效果圖

用戶可以根據需要通過組態軟件來定制程序，這樣界面表現形式更為靈活；

優勢特點

    現場出現電壓電流超限、液位超限、設備保護等狀況時，現場控制器可發送報警短信。
